Seco-tipo serie de CEEG de los transformadores de rectificador de 24-Pulse ZBSCB
Marca: CEEG
Fase: Tres fases
Modelo: Serie de ZBSCB
Potencia nominal: 315kVA-2500kVA
Tensión nominal: 0.4kV-38.5kV
Sección de conexión: Dyn11, Yyn0, Dd0
Naturaleza del negocio: Fabricante
Contacte con nosotros
Seco-tipo serie de CEEG de los transformadores de rectificador de 24-Pulse ZBSCB
Marca: CEEG
Fase: Tres fases
Modelo: Serie de ZBSCB
Potencia nominal: 315kVA-2500kVA
Tensión nominal: 0.4kV-38.5kV
Sección de conexión: Dyn11, Yyn0, Dd0
Naturaleza del negocio: Fabricante
Contacte con nosotros

CEEG Dry-Type 24-Pulse Rectifier Transformers ZBSCB Series-qgwx.jpg

Rectificación es el término general para tres modos de funcionamiento: rectificación, inversión y conversión de frecuencia, entre los cuales la rectificación es el más utilizado. La mayoría de las fuentes de alimentación de CC rectificadas industriales son generadas por equipos rectificadores que consisten en transformadores rectificadores y rectificadores conectados a la red eléctrica de CA.

La aplicación más común de transformadores rectificadores es en la industria electroquímica, donde la electrólisis de compuestos metálicos coloreados se usa para producir aluminio, magnesio, cobre y otros metales; la electrólisis de la sal se usa para producir cloro-álcali; y la electrólisis del agua se usa para producir hidrógeno y oxígeno.

Con problemas como el agotamiento de la energía fósil, el deterioro del entorno ecológico y los frecuentes fenómenos meteorológicos extremos, ha habido un crecimiento explosivo en la industria de la energía del hidrógeno. La energía de hidrógeno, como fuente de energía secundaria rica y verde baja en carbono, se está convirtiendo gradualmente en uno de los portadores importantes de la transición energética global.

Con los requisitos de pico de carbono y neutralidad de carbono, la combinación de equipos de rectificación de producción de hidrógeno y tecnología de agua de electrólisis con fuentes de energía renovables como fotovoltaica, energía eólica o energía hidroeléctrica puede producir hidrógeno y oxígeno de alta pureza, que tendrán aplicaciones más amplias en la economía global.

Características de rendimiento del producto:

1. seguridad y confiabilidad: el transformador está impregnado con resina epoxi no tóxica, ignífuga, con alta resistencia mecánica, difícil de encender, resistente al fuego y libre de contaminación.

2. instalación conveniente: Seco-tipo transformadores de rectificador se entregan como unidades completas y se pueden poner en funcionamiento inmediatamente después de la instalación, conveniente y eficiente.

3. alta capacidad de sobrecarga: El nivel de la resistencia térmica del aislamiento del transformador es clase H, con una temperatura de la resistencia térmica de hasta 180 °C. La capacidad máxima de sobrecarga alcanza el 200%.

Bajo nivel de ruido: El ruido se reduce en 3 ~ 5 decibelios en comparación con los estándares nacionales.

Ahorro de inversión: los transformadores rectificadores de tipo seco se pueden instalar junto con otros equipos eléctricos como rectificadores, eliminando la necesidad de salas de distribución diseñadas por separado, ahorrando espacio y reduciendo la inversión inicial.

6. variedades diversas: Gama de productos completa que cubre transformadores especiales en diversos campos tales como rectificadores, hornos eléctricos, y transformadores de la conversión de frecuencia.

Personalización: Diseñado de manera flexible según los requisitos específicos del cliente, con respuesta rápida.

8. certificación de la autoridad: Certificado por el centro eléctrico nacional de la supervisión y de la inspección de la calidad de los productos.

Diseño:

Basado en más de 30 años de diseño, fabricación y experiencia experimental en la industria de transformadores, CEEG ha desarrollado un conjunto de software avanzado de diseño paramétrico "tridimensional", que puede realizar diseño automático, optimización de costos y simulación. Considerando completamente los requisitos de los estándares nacionales e industriales, asegurando el diseño avanzado de productos.

Proceso de fabricación de la bobina de alto voltaje:

El conductor de bobinado de alto voltaje está meticulosamente elaborado con materiales de alta calidad y reforzado con esteras de fibra de vidrio largas y cortas. Se echa dentro de un vacío usando el sistema de colada al vacío Heidrich más avanzado del mundo. Este proceso suprime efectivamente la ocurrencia de descarga parcial, con niveles de descarga parcial ≤ 5PC.

Proceso de fabricación de la bobina de la baja tensión:

El bobinado de baja tensión adopta un conductor de lámina de alta calidad y se enrolla en una máquina de bobinado de lámina automática. Esta máquina de bobinado utiliza tecnología patentada para "dispositivos hidráulicos de bobinado de tensión de ahorro de energía de alambre de lámina", detección de alta precisión de ± 0,5mm y técnicas avanzadas de soldadura por arco de argón, todas las cuales desempeñan un papel fundamental para garantizar la calidad del bobinado de la bobina.

Proceso de fabricación de núcleo de hierro:

La base de hierro se hace a mano de las hojas de acero orientadas de alta calidad, altamente permeables del silicio usando un proceso que lapea completo del paso oblicuo 45 °. Su superficie está recubierta con un recubrimiento especial resistente a la humedad y resistente a la oxidación, lo que reduce efectivamente la pérdida sin carga, la corriente sin carga y los niveles de ruido.

Instalaciones avanzadas de la prueba y de la inspección:

Todos los productos controlan estrictamente el proceso de producción y los enlaces de calidad, y realizan pruebas e inspecciones estrictas de acuerdo con los estándares nacionales y los requisitos personalizados del cliente antes de salir de la fábrica, incluida la inspección de descarga parcial, la resistencia a rayos y la inspección de descargas eléctricas, la inspección de ruido y otros elementos de inspección necesarios. El equipo avanzado de la prueba y de la detección y el sistema perfecto de la inspección y de detección aseguran el de alta calidad y de alta calidad de productos.

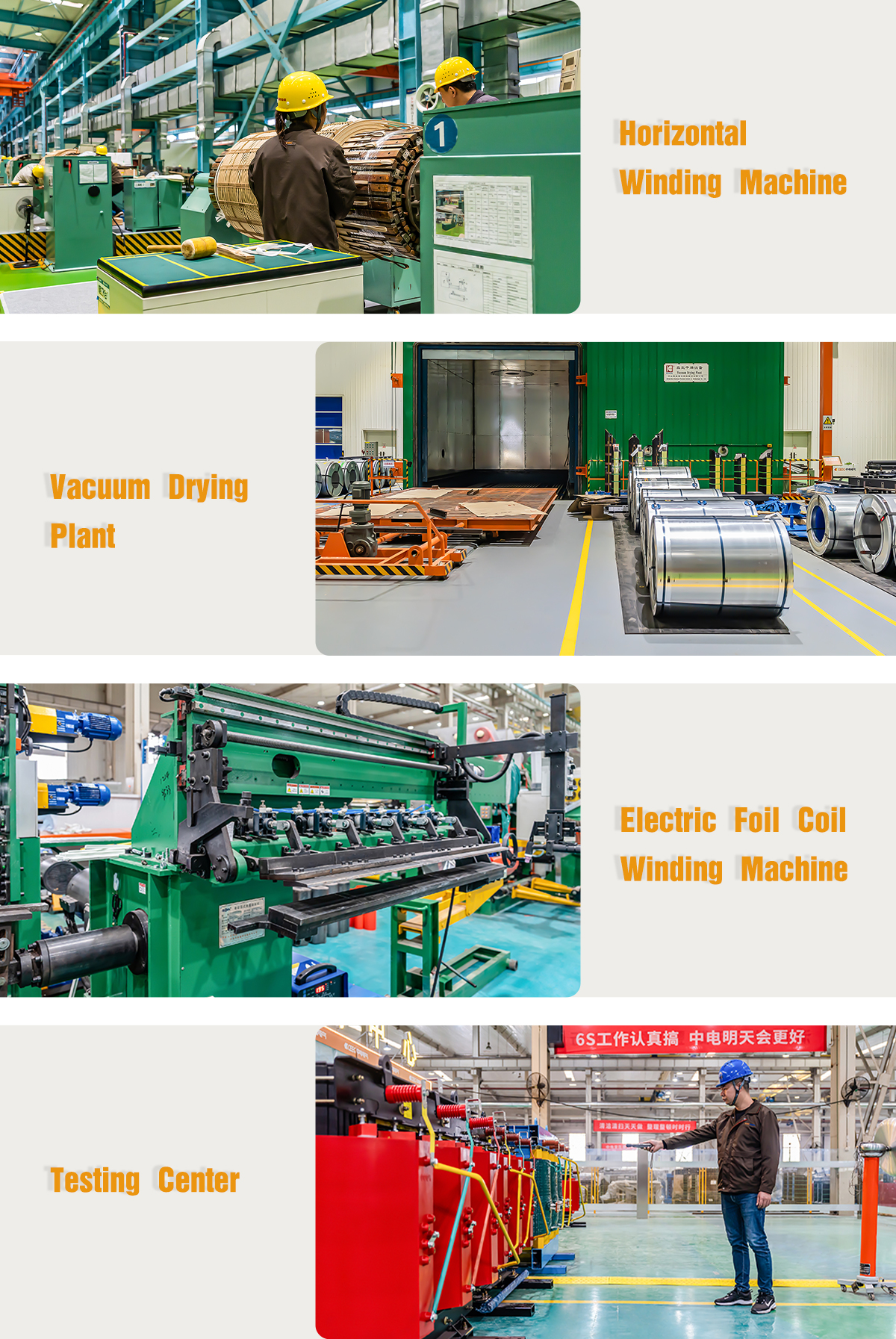

CEEG production ability (3).jpg

SOLICITAR UNA COTIZACIÓN

CEEG ofrecerá cotizaciones personalizadas y soluciones potentes para satisfacer sus necesidades.
Envíenos sus datos y nos pondremos en contacto con usted lo antes posible.

Transformadores de rectificador general 24-Pulse

Modelo

Capacidad (KVA)

Tensión nominal (KV)

Gama Tapping

Sección de conexión

Impedancia de cortocircuito

Eficiencia

Peso (kg)

Calibre (mm)

Lado neto

Lado de la válvula

ZBSCB10

315

10
6,3

0,4
0,66
0,69

2*2,5%

Dyn11
Yyn0
DD0

4,0

≥ 0,97

1570

660x660

ZBSCB10

400

4,0

≥ 0,98

1750

660x660

ZBSCB10

500

4,0

≥ 0,98

1970

820x820

ZBSCB10

630

6,0

≥ 0,98

2250

820x820

ZBSCB10

800

6,0

≥ 0,98

2590

820x820

ZBSCB10

1000

6,0

≥ 0,98

2940

820x820

ZBSCB10

1250

6,0

≥ 0,98

3420

820x820

ZBSCB10

1600

6,0

≥ 0,98

3830

820x820

ZBSCB10

2000

6,0

≥ 0,99

4500

820x820

ZBSCB10

2500

6,0

≥ 0,99

5350

820x820

ZBSCB10

500

35
36
37
38,5

6,0

≥ 0,98

2680

820x820

ZBSCB10

630

6,0

≥ 0,98

3300

820x820

ZBSCB10

800

6,0

≥ 0,98

3810 (en inglés)

820x820

ZBSCB10

1000

6,0

≥ 0,98

4650

1070x1070

ZBSCB10

1250

6,0

≥ 0,98

5250

1070x1070

ZBSCB10

1600

6,0

≥ 0,98

5750

1070x1070

ZBSCB10

2000

6,0

≥ 0,99

6380

1070x1070

ZBSCB10

2500

6,0

≥ 0,99

7390

1070x1070
